Ako zabrániť spätnému odrazu v optickej laserovej šošovke?

Pochopenie problému: Prečo je spätná reflexia nebezpečná

Spätný odraz, tiež známy ako spätný odraz, nastáva, keď sa časť vysokovýkonného laserového lúča odráža priamo späť pozdĺž jeho dopadacej dráhy od optických povrchov, vrátane samotných šošoviek alebo obrobku. Toto nie je menšia nepríjemnosť; je to kritický režim zlyhania v laserových systémoch. Nekontrolované spätné odrazy sa môžu pohybovať smerom dozadu cez vašu dráhu lúča a potenciálne zasiahnuť a nezvratne poškodiť citlivé komponenty, ako je samotný zdroj lasera, izolátaleboy alebo modulátory. To vedie k nákladným prestojom, opravám a nebezpečným prevádzkovým podmienkam. Hlavnou výzvou je, že každé rozhranie vzduch-sklo, dokonca aj s antireflexnými vrstvami, odráža malé percento svetla. Pri vysokovýkonných laseroch môže toto malé percento predstavovať významný optický výkon, ktorý sa pohybuje nesprávnym smerom.

Primárna obrana: Strategické použitie antireflexných vrstiev

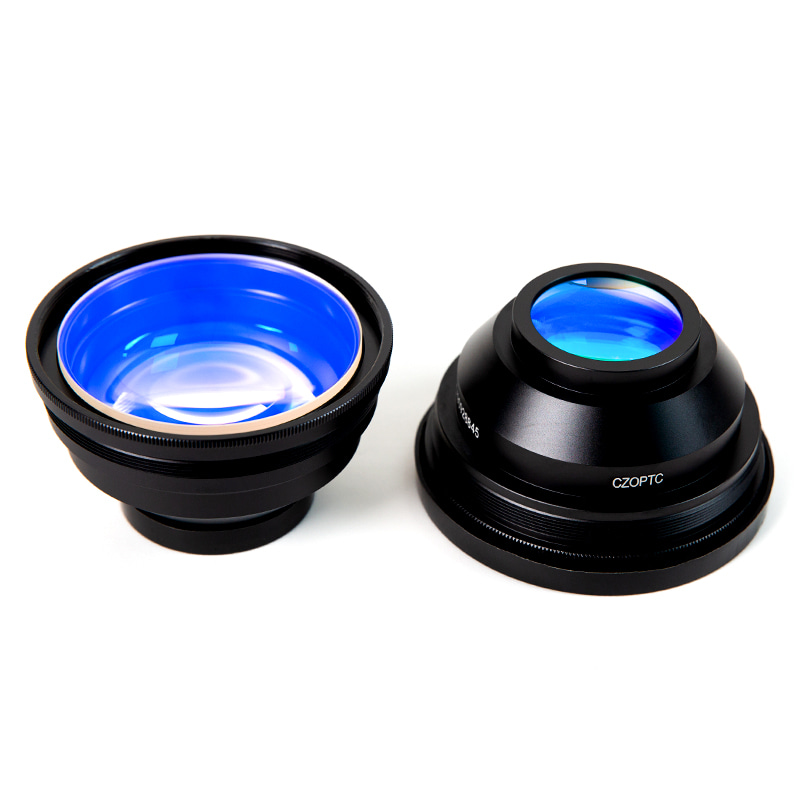

Prvou a najzákladnejšou obrannou líniou je aplikácia vysokokvalitných antireflexných (AR) náterov na váš Optická laserová šošovka . Tieto nátery nie sú generické; sú to presne skonštruované tenkovrstvové zväzky navrhnuté pre špecifické parametre. Štandardný jednovrstvový povlak znižuje odraz, ale pre laserové aplikácie potrebujete a V-povlak or Širokopásmový AR povlak prispôsobené presne vašej vlnovej dĺžke lasera a uhlu dopadu. V-povlak ponúka extrémne nízku odrazivosť (často menej ako 0,25 %) pri jednej špecifickej vlnovej dĺžke, zatiaľ čo širokopásmové povlaky pokrývajú celý rad. Kľúčom je špecifikácia povlaku tak, aby zodpovedal prevádzkovým parametrom vášho lasera počas obstarávania.

Výber správneho náteru AR

• Vlnová dĺžka lasera: Zadajte presnú primárnu vlnovú dĺžku (napr. 1064 nm, 10,6 µm, 532 nm). Nepoužívajte šošovky potiahnuté pre 1064nm laserom 1030nm.
• Hustota výkonu: Uistite sa, že prah poškodenia povlaku (merané v J/cm² alebo W/cm²) presahuje maximálny a priemerný výkon vášho lasera na povrchu šošovky.
• Uhol dopadu: Uveďte zamýšľaný uhol. Povlak optimalizovaný pre 0° (normálny dopad) bude fungovať zle pri 45°.
• Polarizácia: V prípade vysoko polarizovaných laserov zvážte povlaky optimalizované pre polarizáciu S alebo P, aby sa minimalizoval odraz pre daný konkrétny stav.

Mechanický a optický dizajn pre kontrolu odrazu

Okrem povlakov je najdôležitejšie fyzické usporiadanie vášho optického systému. Cieľom je zabezpečiť, aby všetky zvyškové odrazy boli nasmerované preč od citlivých komponentov a do bezpečnej, absorbujúcej dráhy. To si vyžaduje starostlivé zváženie orientácie šošovky a rozloženia systému.

Klin šošovky a orientácia

Nikdy nepoužívajte dokonale paralelné okno ako držiak objektívu alebo ochranu v dráhe lúča. Vždy používajte šošovky so zabudovaným mechanickým klinom (často niekoľko stupňov) alebo zámerne nasaďte plankonvexné šošovky so zakriveným povrchom smerom k strane vysokého výkonu. Tento kritický postup zabezpečuje, že odrazené lúče sú odklonené od optickej osi, čo im bráni vrátiť sa späť k zdroju.

Skládky lúčov a usmerňovače

Aktívne zvládajte cestu bludného a odrazeného svetla. Použite trámové skládky (vysoko absorpčné, často vodou chladené zariadenia) na bezpečné zachytenie a rozptýlenie energie z lúčov smerujúcich mimo osi. Inštalovať optické prepážky (trubkové štruktúry s antireflexnými čiernymi povrchmi) vo vnútri vášho systému na zachytenie rozptýleného svetla a zabránenie jeho poskakovaniu okolo krytu.

Začlenenie optických izolátorov pre kritické systémy

Pre systémy s vysokým ziskom alebo extrémnou citlivosťou, ako sú vláknové lasery, zosilňovače alebo systémy využívajúce komunikáciu vo voľnom priestore, môžu byť pasívne opatrenia nedostatočné. An optický izolátor je aktívny komponent umiestnený priamo za laserovým zdrojom. Funguje ako jednosmerný ventil pre svetlo, ktorý umožňuje, aby dopredný lúč prechádzal s minimálnou stratou, pričom blokuje a zoslabuje akékoľvek svetlo smerujúce dozadu. Izolátory sú nevyhnutné, keď spätný odraz môže spôsobiť nestabilitu, preskakovanie režimu alebo katastrofické poškodenie laserovej diódy alebo oscilátora.

Najlepšie postupy prevádzky a údržby

Prevencia je aj o tom, ako systém používate a udržiavate. Konzistentné protokoly výrazne znižujú riziko.

• Predbežné zarovnanie s nízkym výkonom: Počiatočné nastavenie dráhy lúča a umiestnenie šošovky vždy vykonajte pomocou viditeľného vodiaceho lasera s veľmi nízkym výkonom alebo silne zoslabeného hlavného lúča. To zabraňuje náhodným vysokovýkonným odrazom počas nastavovania.
• Čistota je kritická: Kontaminanty ako prach, odtlačky prstov alebo zvyšky dymu na povrchu optickej laserovej šošovky sa môžu stať miestami absorpcie, čo spôsobí lokálne zahrievanie, poškodenie povlaku a zvýšený, nepredvídateľný rozptyl a odraz.
• Pravidelná kontrola: Implementujte plán vizuálnej kontroly šošoviek (za bezpečných podmienok bez laserového žiarenia), či nevykazujú známky popálenia povlaku, jamiek alebo kontaminácie. Na odhalenie povrchových defektov použite inšpekčné svetlá pod uhlom.
• Úvahy o obrobku: Uvedomte si, že vysoko reflexné materiály (meď, zlato, leštený hliník) alebo strmé uhly dopadu na obrobok môžu spôsobiť silné zrkadlové odrazy späť do optiky. Možno bude potrebné upraviť parametre procesu a uhol lúča.

Súhrn stratégií zmierňovania podľa komponentov

Nasledujúca tabuľka poskytuje rýchlu referenčnú príručku na aplikáciu týchto princípov na rôzne časti typického laserového systému.

Účinné zabránenie spätnému odrazu nie je o jedinom riešení, ale o vrstvenej obrane. Vyžaduje si to premyslenú integráciu správne špecifikovaných optických laserových šošoviek, inteligentný mechanický dizajn a disciplinované prevádzkové návyky. Zavedením týchto špecifických praktických opatrení vytvoríte robustný a spoľahlivý laserový systém, ktorý ochráni vašu cennú investíciu a zaistí konzistentný a bezpečný výkon.
